Wyświetlacze 7-segmentowe SMDstały się jednym z najczęściej stosowanych elementów wyświetlaczy we współczesnej elektronice. Od sprzętu przemysłowego i urządzeń medycznych po urządzenia konsumenckie i deski rozdzielcze w samochodach, te kompaktowe moduły wyświetlaczy LED zapewniają doskonałą widoczność, efektywność energetyczną i długoterminową niezawodność.
W tym artykule wyjaśniono, jak działają wyświetlacze 7-segmentowe SMD, ich najważniejsze zalety, typowe zastosowania, porównanie z tradycyjnymi technologiami wyświetlaczy, kwestie związane z instalacją oraz w jaki sposób firmy mogą wybrać odpowiednie rozwiązanie dla swoich projektów. Niezależnie od tego, czy jesteś inżynierem, projektantem produktu, dystrybutorem czy kierownikiem ds. zakupów, ten przewodnik pomoże Ci podejmować świadome decyzje.

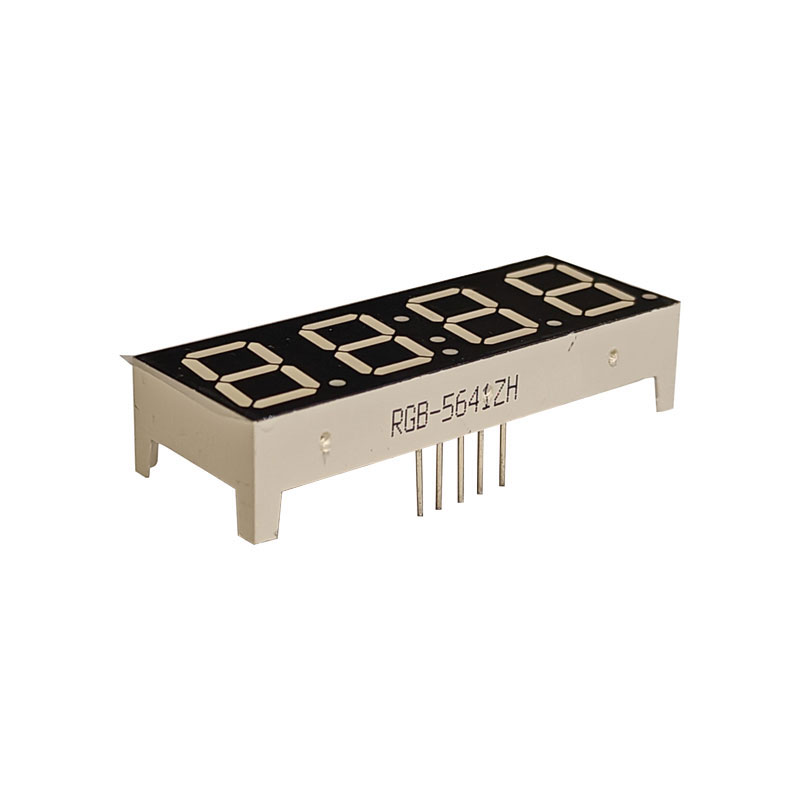

Wyświetlacz 7-segmentowy SMD to kompaktowy elektroniczny element wyświetlacza zaprojektowany przy użyciu technologii urządzenia do montażu powierzchniowego (SMD). Składa się z siedmiu pojedynczych segmentów LED ułożonych w ósemkę. Dzięki selektywnemu podświetleniu tych segmentów wyświetlacz może pokazywać cyfry od 0 do 9 oraz niektóre znaki alfabetu.
W przeciwieństwie do tradycyjnych wyświetlaczy przewlekanych, wersje SMD są montowane bezpośrednio na powierzchni płytki drukowanej (PCB), co umożliwia bardziej kompaktowe konstrukcje, zautomatyzowany montaż i wyższą wydajność produkcji.
| Funkcja | Opis |
|---|---|
| Typ mocowania | Technologia montażu powierzchniowego (SMT) |
| Format wyświetlania | Numeryczne i ograniczone alfanumeryczne |
| Źródło światła | Technologia LED |
| Wspólne kolory | Czerwony, zielony, niebieski, biały, bursztynowy |
Każdy segment wyświetlacza zawiera diodę LED. Gdy prąd elektryczny przepływa przez segment, zapala się. Różne kombinacje podświetlanych segmentów tworzą różne cyfry.
Na przykład:
Wyświetlacze SMD są ogólnie dostępne w dwóch konfiguracjach elektrycznych:
Wszystkie katody są ze sobą połączone. Poszczególne segmenty świecą się po przyłożeniu napięcia dodatniego.
Wszystkie anody są ze sobą połączone. Segmenty świecą po podłączeniu do masy.
Producenci i inżynierowie wybierają 7-segmentowe wyświetlacze SMD, ponieważ zapewniają one szereg korzyści operacyjnych i produkcyjnych.
Te zalety sprawiają, że wyświetlacze SMD są szczególnie cenne w środowiskach produkcyjnych o dużej skali, gdzie wydajność i spójność mają kluczowe znaczenie.
Wyświetlacze 7-segmentowe SMD są stosowane w wielu gałęziach przemysłu ze względu na ich prostotę, trwałość i opłacalność.
| Przemysł | Aplikacja |
|---|---|
| Elektronika użytkowa | Zegary cyfrowe, kalkulatory, sprzęt kuchenny |
| Sprzęt Przemysłowy | Panele sterujące, liczniki, timery |
| Urządzenia medyczne | Systemy monitorowania i sprzęt diagnostyczny |
| Automobilowy | Wskaźniki na desce rozdzielczej i moduły wyświetlaczy |
| Inteligentne urządzenia domowe | Kontrolery temperatury i produkty IoT |
Jedną z najważniejszych decyzji stojących przed inżynierami jest wybór pomiędzy wyświetlaczami SMD a tradycyjnymi modelami przewlekanymi.
| Współczynnik porównawczy | Wyświetlacz SMD | Wyświetlacz z otworem przelotowym |
|---|---|---|
| Metoda montażu | Zautomatyzowane SMT | Lutowanie ręczne lub na fali |
| Przestrzeń PCB | Kompaktowy | Większy ślad |
| Szybkość produkcji | Szybki montaż | Wolniejszy proces |
| Wytrzymałość mechaniczna | Umiarkowany | Bardzo mocny |
| Efektywność kosztowa | Doskonały do masowej produkcji | Wyższe koszty pracy |
Przed wyborem 7-segmentowego wyświetlacza SMD inżynierowie powinni dokładnie ocenić kilka parametrów technicznych.
Szerszy kąt widzenia poprawia czytelność z różnych pozycji.
Jasność wpływa na widoczność w świetle dziennym lub przy silnym oświetleniu otoczenia.
Niski pobór prądu jest ważny w przypadku urządzeń zasilanych bateryjnie.
Zastosowania przemysłowe wymagają wyświetlaczy o szerokiej tolerancji temperaturowej.
Wybór odpowiedniego 7-segmentowego wyświetlacza SMD ma bezpośredni wpływ na jakość produktu, wydajność i efektywność produkcji.
Oto kilka ważnych czynników, które należy wziąć pod uwagę:
Współpraca z doświadczonym producentem pozwala ograniczyć ryzyko zakupowe i zapewnia stabilne, długoterminowe dostawy.
Właściwy układ PCB i praktyki montażu znacznie poprawiają wydajność wyświetlania i wydajność produkcji.
Wiele awarii wyświetlaczy nie wynika z samego wyświetlacza, ale ze złej konstrukcji PCB lub niewłaściwych warunków lutowania.
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Nierówna jasność | Nieprawidłowa kontrola prądu | Użyj odpowiednich rezystorów lub sterowników |
| Martwe segmenty | Słabe połączenia lutowane | Sprawdź jakość lutowania |
| Migocący | Niestabilne zasilanie | Popraw regulację napięcia |
| Przegrzanie | Nadmierny prąd | Zmniejsz prąd roboczy |
Ponieważ urządzenia elektroniczne stają się coraz mniejsze i inteligentniejsze, technologia wyświetlania szybko się rozwija.
Nowoczesne wyświetlacze 7-segmentowe SMD są obecnie opracowywane z:
Ulepszenia te pomagają producentom tworzyć bardziej niezawodne i energooszczędne systemy elektroniczne na rynki światowe.
Niezawodne łańcuchy dostaw są niezbędne w przemyśle elektronicznym. Wybór profesjonalnego producenta wyświetlaczy zapewnia korzyści, takie jak stabilna jakość produktu, niestandardowe rozwiązania, wsparcie techniczne i skalowalne moce produkcyjne.
Guangzhou RGB Optoelectronic Technology Co., Ltd.specjalizuje się w wysokiej jakości rozwiązaniach w zakresie wyświetlaczy LED do zastosowań przemysłowych, motoryzacyjnych, elektroniki użytkowej i urządzeń inteligentnych. Dzięki zaawansowanym możliwościom produkcyjnym i rygorystycznym systemom zarządzania jakością firma wspiera klientów na całym świecie za pomocą niezawodnych technologii wyświetlania.
Profesjonalni dostawcy mogą również pomóc w doborze niestandardowych kolorów wyświetlaczy, rozmiarów cyfr, zgodności płytek drukowanych i wymagań specyficznych dla aplikacji, pomagając firmom skrócić czas opracowywania i poprawić niezawodność produktów.
Tak. Wyświetlacze SMD oparte na diodach LED zużywają stosunkowo mało energii w porównaniu z wieloma tradycyjnymi technologiami wyświetlaczy, dzięki czemu nadają się do urządzeń przenośnych i zasilanych bateryjnie.
Tak. Producenci mogą dostosować rozmiar cyfr, kolor, jasność, konfigurację pinów i opakowanie w oparciu o wymagania klienta.
Wysokiej jakości wyświetlacze LED mogą działać przez dziesiątki tysięcy godzin w odpowiednich warunkach elektrycznych i termicznych.
Powszechnie preferowane są kolory czerwony i zielony, ponieważ zapewniają doskonałą widoczność w większości warunków oświetleniowych.
Absolutnie. Przemysłowe wyświetlacze SMD są zaprojektowane tak, aby wytrzymać wibracje, zmiany temperatury i długie cykle operacyjne.
Wyświetlacze 7-segmentowe SMD pozostają jedną z najbardziej praktycznych i opłacalnych technologii wyświetlaczy w przemyśle elektronicznym. Ich zwarta konstrukcja, dobra widoczność, niskie zużycie energii i kompatybilność ze zautomatyzowanymi procesami produkcyjnymi sprawiają, że idealnie nadają się do szerokiego zakresu zastosowań.
Niezależnie od tego, czy opracowujesz elektronikę użytkową, przemysłowe systemy sterowania, sprzęt medyczny czy produkty motoryzacyjne, wybór odpowiedniego dostawcy wyświetlaczy może znacznie poprawić jakość produktów i wydajność produkcji.
Guangzhou RGB Optoelectronic Technology Co., Ltd.jest gotowa wspierać Twoje projekty profesjonalnymi możliwościami produkcyjnymi, niestandardowymi rozwiązaniami w zakresie wyświetlania i elastyczną pomocą techniczną.
Skontaktuj się z namijuż dziś, aby omówić Twoje wymagania i odkryć idealne rozwiązanie w zakresie wyświetlaczy LED dla Twojej firmy.
